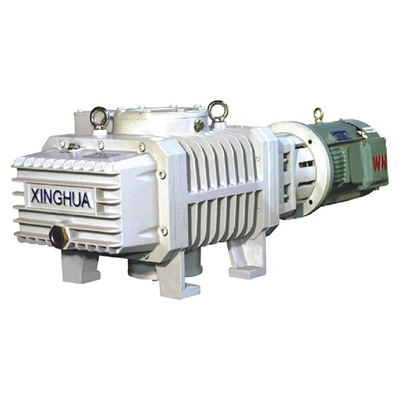

磁力驅動羅茨真空泵

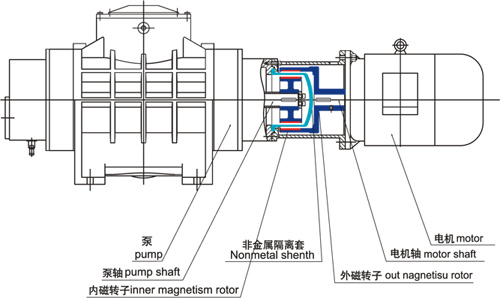

磁力驅動羅茨真空泵是本公司在國內首創(chuàng )應用工業生產的產品，采用磁力超矩特性來完成電機與泵的動力傳輸。

優點：
● 磁力傳動傳遞力矩，主軸傳遞扭矩的動密封為靜密封（即無骨架油封及機械密封），實現動力零泄漏傳遞。
● 無機械接觸摩擦噪音，可避免高頻振動傳遞動力，實現羅茨真空泵的平穩運行。
● 可實現工作機械運行中的過載保護。
● 與剛性聯軸相比較，起動時無沖擊，安裝、拆卸、調試、維修均較方便。
● 改轉軸動密封為隔離套靜密封，可徹底消除由于軸動密封磨損而造成的真空泄漏及潤滑漏油等老大難問題，實現長久密封。
● 不需要潤滑，無介質與潤滑劑污染，凈化環境。
● 密封性能與轉軸轉速無關。
本系列泵與普通ZJ、ZJP型泵安裝尺寸、性能參數相同。

ZJ、ZJP型泵主要性能參數表

型號	極限壓力帕(Pa)		抽氣速率 升/秒(L/S)	最大允許壓差 （HPa）	進排氣口徑		配用功率 kw	零流量最大 壓縮比	重量 (Kg)
	配用雙級油封 機械真空泵	配用單級油封 機械真空泵			進氣	排氣
ZJP-70	≤2x10-2	≤1x10-1	70	100	80	50	1.5	≥35	100
ZJP-150			150	80	100	100	2.2/3	≥40	220
ZJP-300			300	80	150	150	4	≥40	300
ZJP-600			600	50	200	200	5.5/7.5	≥45	575
ZJP-1200			1200	50	250	200	11/15	≥50	860
ZJP-2500			2500	30	320	250	18.5/22	≥50	1480
ZJ-30			30	100	50	40	0.75	≥30	55
ZJ-70			70	100	80	50	1.5	≥35	90
ZJ-150			150	80	100	100	2.2/3	≥40	210
ZJ-300			300	80	150	150	4	≥40	285
ZJ-600			600	50	200	200	5.5/7.5	≥45	550
ZJ-2500			2500	30	320	250	18.5/22	≥50	1480
ZJ-5000			5000	30	400	320	37/45	≥55	3400

注：表中極限壓力是指用麥式真空計測得。
注：ZJP系列指帶溢流閥結構。
注：ZJC、ZJPC磁力驅動羅茨真空泵性能參數分別與ZJ、ZJP型泵相同。

性能曲線圖：

外形安裝圖：

Model	A	A1	A2	A3	A4	B	B1	B2	B3	H	H1	H2	H3	D	D1	D2	d	d1	d2	d3	d4	d5	m	n	p	e	f	g	k
ZJ70	330	120	370	584	829	219	247		324	226	122	18		90	125	145	50	90	110				4	4		8	8		18
ZJ150B	115	57.5	154	675	950	320	360	380	448	345	205	35	95	100	145	170	100	145	170	80	125	145	4	4	4	10	10	10	18
ZJ150BJ	440	118	480	675	950	320	370	380	448	380	240	70	130	100	145	170	100	145	170	80	125	145	4	4	4	10	10	10	18
ZJ300B	225	112.5	314	775	1125	320	360	370	452	345	205	35	120	150	195	220	150	195	220	100	145	170	8	8	8	10	10	8	18
ZJ300BJ	600	197	640	775	1125	320	360	370	452	380	240	70	155	150	195	220	150	195	220	100	145	170	8	8	8	10	10	8	18
ZJ600B	170	85	250	896	1270	500	550	570	610	530	320	40	170	200	250	285	160	200	225	160	200	225	8	8	8	10	10	10	18
ZJ5000	655	327.5	880	1915	2720	1020	1120	1150	1200	1050	600	40	250	400	480	510	320	395	425	320	395	425	16	12	12	12	12	12	32
